塑料托盤國家標準GB15234-94（塑料托盤國標）

塑料托盤國家標準GB15234-94（塑料托盤國標）

發布時間：2013-4-11

1、主題內容與適用範圍

       本標準規定了塑料平托盤的產品分類、技術要求、試驗方法、檢驗規則和標誌、運輸、貯存等基本要求。
        本標準適用於以高密度聚乙烯、聚丙烯等為主要原料，能兩向或四向進叉載荷P為1000 kg的單麵、雙麵使用的塑料平托盤(以下簡稱托盤)。

2、引用標準

        GB 2918 塑料試樣狀態調節和試驗的標準環境
        GB 2934 聯運平托盤外部尺寸係列
        GB 3716 托盤名詞術語
        GB 4996 木製聯運平托盤試驗方法

3、術語

       按 GB3716 規定執行。

4、產品分類

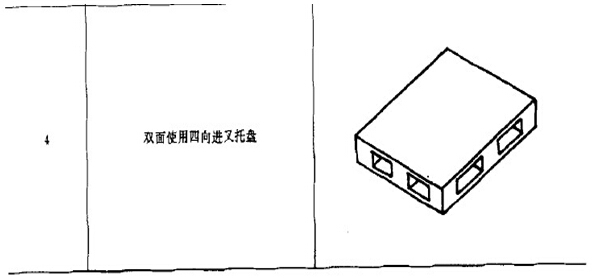

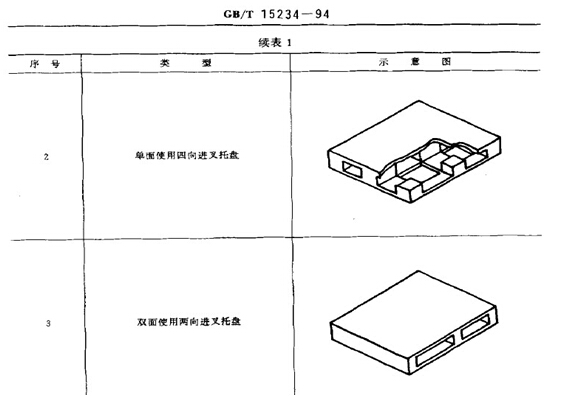

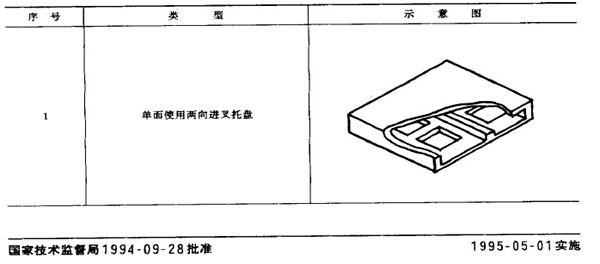

4.1  托盤的類型見表1。
4.2  托盤尺寸按 GB 2934 規定執行。


5、技術要求

5.1  使用性能

       托盤應在+40到一25℃的溫度範圍內具有足夠的強度和剛度，並應有防滑性能，保證在運輸、裝卸、堆碼過程中安全作業.載貨托盤允許在貯存時平整堆碼三層，空托盤應能穩定地多層堆碼。

5.2  物理機械性能

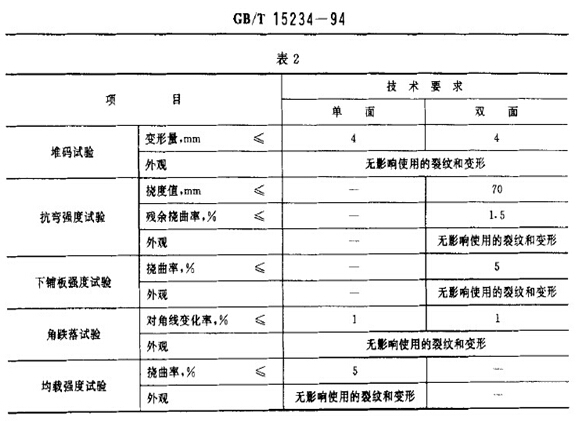

      托盤應按第6章規定依次進行各項試驗，技術要求應符合表2規定。

5.3  外觀

       托盤表麵應平整、無飛邊，無影響使用的裂紋和變形，單個托盤上不應有明顯色差，同批產品色澤基本一致。

6、試驗方法

6-1  試樣的狀態調節和試驗的標準環境

       第6.4,6. 5和6. 7條中的試樣按GB 2918規定的溫度23士2C、相對濕度45寫-55緯的環境，進行不少於48 h的狀態調節，並在該條件下進行試驗。

6.2  試驗裝置

       試驗裝置尺寸誤差為+2%~一2%；
        測量儀器的精度為0.5mm；
        包括試驗負荷在內的各部件的位置精度為士2mm；
        試驗負荷的總誤差為+1%~一1%。

6.3  堆碼試驗

6.3.1 步驟

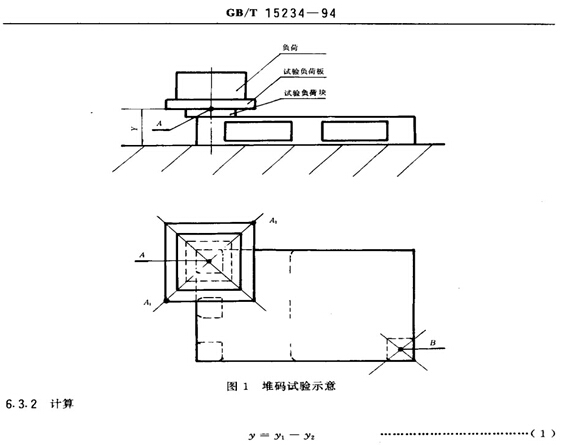

        a、按圖1所示將托盤放在一個平整、堅硬的水平麵上，將外形尺寸為300 mm x 300 mm x 25 mm的試驗負荷塊放在外側墊塊中心點上；
        b、試驗負荷板置於試驗負荷塊上，將試驗負荷加至0.25屍，試驗負荷包括試驗負荷塊和試驗負荷板的質量，試驗負荷要分布均勻，記錄此時的Yl值；
        c、在1-5 min內，將試驗負荷加至1.1P，試驗負荷要分布均勻，保持此試驗負荷24 h，記錄此時的y2值；
        d、A點的變形，以A1和A2所測的結果平均值來表示；
        e、依次對四個角的墊塊進行實驗；


    式中：y——— 堆碼試驗的變形量，mm；
              y1——— 0.25P試驗角荷時，上鋪板A點相對水平麵的高度，mm；
              Y2——— 1.1P試驗負荷時，上鋪板A點相對水平麵的高度，mm。

6.3.3 卸載後，外觀應無影響使用的裂紋和變形。試驗結果以算術平均值表示。

6.3.4 在兩個角(A,B)上同時試驗時，試驗負荷為2. 2P，在四個角上同時試驗時，試驗負荷為4. 4P。

6.4  抗彎強度試驗

       按 GB 4996 中第4.1條規定執行。

6.5  下鋪板強度試驗

6.5.1 步驟

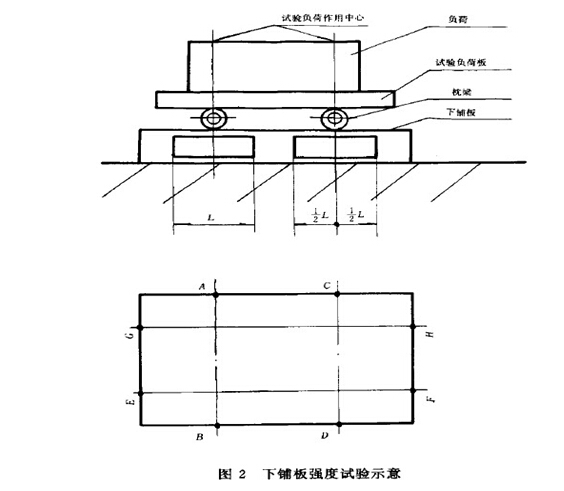

        a.按圖2所示，將托盤的上鋪板向下放置在一平整、堅硬的水平麵上；
        b.枕梁尺寸按GB 4996規定執行；
        c.按圖2所示，在下鋪板上分別架上兩根枕梁；
        d.試驗負荷板架在枕梁上後，將試驗負荷加至0.1 P，試驗負荷包括枕梁和試驗負荷的質量，試驗負荷要分布均（jun1）勻，記錄此時的撓度值S1；
        e.繼續將試驗負荷加至1. 15P，試驗負荷要分布均勻，記錄此時的撓度值S2；
        f.撓度值可以A,B,C,D所測的結果的算術平均（jun1）值來表示；
        g.對長、寬兩個方向進行試驗。

7.2  組批

       同一原料、同一配方、同一工藝條件、同一規格的托盤為一批，每批的大數量不得超過5000個。

7.3  抽樣

       每項試驗不得少於3個托盤。

7.4  判定規則

       外觀一項不合格時，該個托盤為不合格。

       物理機械性能任何一項不合格時，需重新雙倍數盆取樣，對不合格項目複驗，經複驗合格，該批為合格批;如仍不合格，該批為不合格批。

8  標誌、運輸、貯存

        8.1 每個托盤應打上水久性標誌，標明生產廠名稱、產品類型、商標、規格、標準號和栽荷量。
        8.2 每批托盤應附產品合格證並標有批號、檢驗機構、檢驗員印章。
        8.3 貯運過程中托盤應擺放整齊，防止機械碰傷。
        8.4 貯存時避免日光暴曬、高溫、熱源、火源。

附加說明：

本標準參照采用日本JIS Z0602《平托盤試驗方法》和JIS 2006《塑料平托盤》等兩項標準.
本標準由中華人民共和國交通部提出。
本標準由中華人民共和國鐵道部標準計量研究所、交通部標準計量研究所歸口。
本標準由交通部標準計量研究所、金陵石化公司塑料廠、齊齊哈爾市塑料二廠、中國包裝科研測試中心起草。
本標準主要起草人張敬軒、胡章慧、關文界、那萬青、蘇永華。
